ANT32 est le logiciel d’acquisition et de tracé de diagrammes d’antennes développé par CT SYSTEMES. Conçu pour l’automatisation complète des bancs de mesure, il pilote analyseurs de réseaux, analyseurs de spectre, wattmètres, générateurs RF, contrôleurs de position et commutateurs afin d’obtenir la caractérisation du rayonnement d’une antenne de façon entièrement automatique.
Fonctionnant sous Windows (10/11, 32 et 64 bits), ANT32 s’appuie sur le framework Microsoft .NET et DirectX pour une interface graphique moderne, multi-fenêtres, avec affichage des résultats en 2D comme en 3D.
Une suite logicielle en trois modules
ANT32-ACQUISITIONS Le cœur du système : configuration des instruments, gestion des séquences de mesure, enregistrement amplitude/phase en fonction de la position et de la fréquence, calibrage de la chaîne de mesure, mesure de gain et d’efficacité d’antenne, transformation linéaire-circulaire, séquenceur d’actions automatisées, surveillance du process par webcam, export multi-pages au format Excel.
ANT32-ANALYSES Application libre de diffusion (sans licence requise) pour visualiser et exploiter en 2D/3D les données enregistrées par ANT32-ACQUISITIONS, avec les mêmes possibilités d’export Excel.
ANT32-MOVE Pilotage manuel des axes du positionneur directement depuis l’écran du PC.
Types de diagrammes et mesures pris en charge
- Diagrammes 3 axes et diagrammes en position
- Acquisition en nuage de points
- Diagrammes en fréquence et diagrammes multi-accès
- Mesure de gain d’antenne (enregistrement étendu ou historique)
- Mesure de directivité et d’efficacité

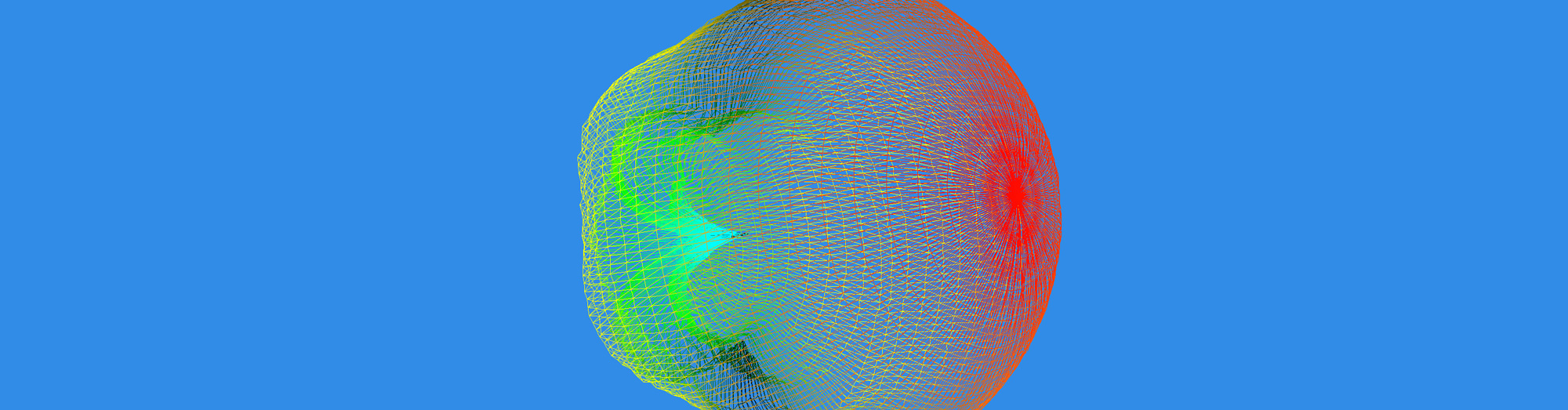

- Vue 3D de l’évolution fréquentielle d’un plan de balayage
- Séquenceur pour l’automatisation complète des campagnes de mesure
Options sous licence
- MULTICANAUX : mesure simultanée de plusieurs paramètres (S21, S31, S41…) lors d’un même balayage
- EN 300 220 : validation des produits domotique/GTB (bande 300 220) selon la norme ETSI
- EN 300 328 : validation des produits selon la norme ETSI EN 300 328 (puissance RF, densité spectrale, largeur de canal occupée, émissions non désirées…)
Une version éducation, limitée en nombre de fréquences, de plans de coupe et d’items de séquenceur, est également disponible pour un usage non commercial.
Un large parc d’instruments compatibles
ANT32 dialogue nativement, via GPIB, Ethernet, RS232 ou USB, avec un très large éventail d’instruments du marché : analyseurs de réseaux (Agilent/Keysight, Anritsu, Copper Mountain, Hewlett-Packard, Rohde & Schwarz…), analyseurs de spectre, wattmètres, générateurs RF, contrôleurs de position et commutateurs RF — dont les modèles propriétaires CT SYSTEMES (CTS118, CTS218, CTS262, CTS318…).
CT SYSTEMES conçoit et fabrique des équipements et logiciels de mesure d’antennes depuis 1995.
